读解—锌合金轴瓦的应用

水泥厂回转窑、球磨机等设备载荷的特点是低速重载，且伴有一定的冲击载荷。常见的这类设备的轴衬多采用铜瓦或乌金瓦，这对轴承的制造、安装、操作维护以及润滑油的使用要求较高，容易发生烧瓦、翻瓦、冒烟、抱轴、拉伤轴颈等现象，尤其在生产调试初期，更是时有发生。

随着设备规格越来越大型化、市场竞争越来越激烈，对轴瓦材料的要求越来越高，推广应用新型轴承合金材料成为趋势，以便提高使用性能、降低制造及维护成本，提高市场竞争能力。



锌基轴承合金的特性

目前常用的锌基轴承合金材料主要有ZA27、ZA303。ZA27其综合性能很好，强度可达400Mpa，延伸率3%-6%，硬度HB100，缺点是具有低温脆性。在ZA27的基础上调整合金成分，优选ZA303，它具有ZA27的全部优点，并克服了ZA27低温脆性的不足，在常温、低温条件下有较好的韧性。

表 1 锌基轴承合金部分机械性能

锌基轴承合金在回转窑上的应用

锌基轴承合金 ZA27首先应用在沈阳水泥机械厂1988 年为山西阳泉矿物局水泥厂制造的Φ3m*80m 回转窑托轮轴瓦，获得成功。1993 年又相继为锦西水泥厂Φ3.95m*80m 回转窑、哈尔滨水泥厂Φ3.2m*44m 回转窑及本溪水泥厂Φ3.7m*53m 、Φ3.3m*60m、Φ3.7m*70m回转窑制造了ZA27 托轮轴瓦，均取得了不错的使用效果。如锦西水泥厂Φ3.95m*80m回转窑托轮轴瓦从1993 年投产到1997 年检查，运行就近3年半，磨损不到3mm，轴颈光滑如新，从未发生过烧瓦、断裂、冒烟、起皱、拉丝、抱轴、翻瓦等事故。

此外，河南焦作中州铝厂、山西云岗水泥厂、广西鱼峰水泥厂、西水创业公司、甘肃祁连山水泥厂、山西长冶铁三局水泥厂等相继使用就 ZA27托轮轴瓦，均效果良好。2002 年中天仕名徐州重型机械装备有限公司制造的Φ4m * 60m 及Φ3.3m * 52m 回转窑采用了ZA303 托轮轴瓦。

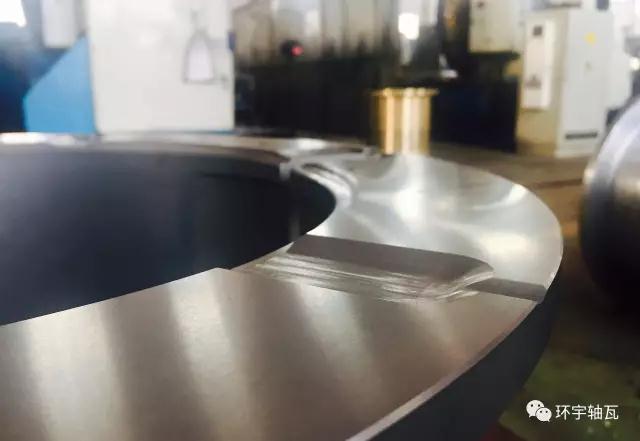

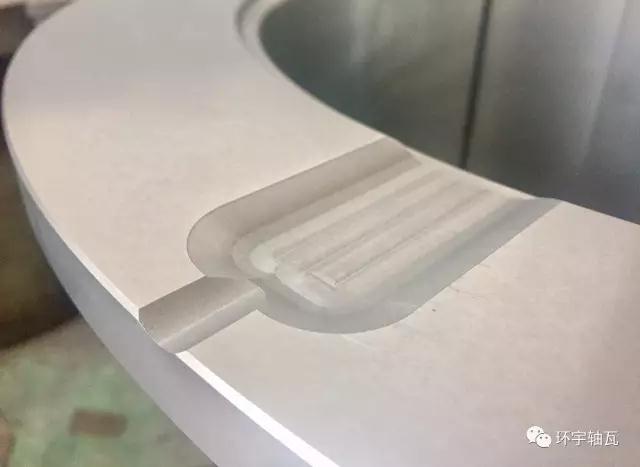

锌合金轴瓦使用的注意事项

据我司生产经验及客户反馈的信息，应用锌合金轴瓦时应注意以下几点：

1）加工轴瓦时，配合间隙要比铜瓦大 30%~40% ，瓦口间隙也要适当放大；

2）润滑油要清洁，不允许有固体颗粒，以免产生摩擦磨损；

3）应注意降低工作环境温度，如冷却水冷却效果不良等都可能会引起压延伸长、烧瓦等事故，但是由于锌基轴瓦合金熔点低(484℃)，即使轴瓦压延伸长一般也不会与轴颈熔合，产生拉丝、伤轴、抱轴等现象。
