转子偏斜影响下的可倾瓦径向轴承油膜特性计算

2024年10月26日

1. 问题描述


可倾瓦径向轴承由多个能绕支点自适应摆动的径向瓦块组成(图1),与转子形成的动压油楔在高速运行时具有较强稳定性及适应性,如不考虑瓦块质量惯性和支点摩擦阻尼等作用时具有极高的稳定性能,因此广泛应用于燃气轮机、压缩机、汽轮机以及齿轮箱等高速旋转机械。可倾瓦轴承流场分析计算属于复杂多物理场问题,同时由于制造和装配误差及高负载影响下,转子在实际运行工况中多处于偏斜状态(图2),增加了计算分析难度。因此,本文采用CFD方法探究转子偏斜对可倾瓦径向轴承润滑性能的影响。

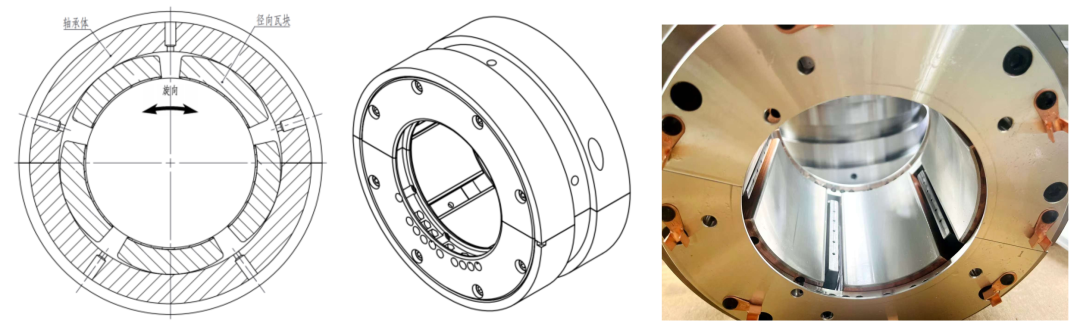

图1 可倾瓦径向轴承结构示意

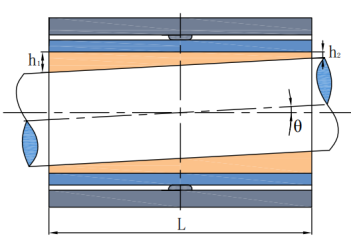

图2 转子偏斜示意


2. 计算参数和模型


设计参数:转子名义尺寸D=140mm,瓦宽B=70mm,直径间隙比ψ=1.5‰,预负荷系数m=0.6,偏支系数0.5,5瓦可倾瓦,瓦间支承;

工况参数:载荷Fw=13700N,转速n=11000rpm;

润滑参数:滑油牌号VG32,供油压力:0.2Mpa,进油温度T=45℃。


差分法求解雷诺方程在早期滑动轴承的润滑性能计算中得到了广泛使用,但对模型做出了较多假设。CFD方法可以充分考虑流体惯性力、体积力等影响,实现更精准的求解。油膜几何模型及结构化网格如图3所示。

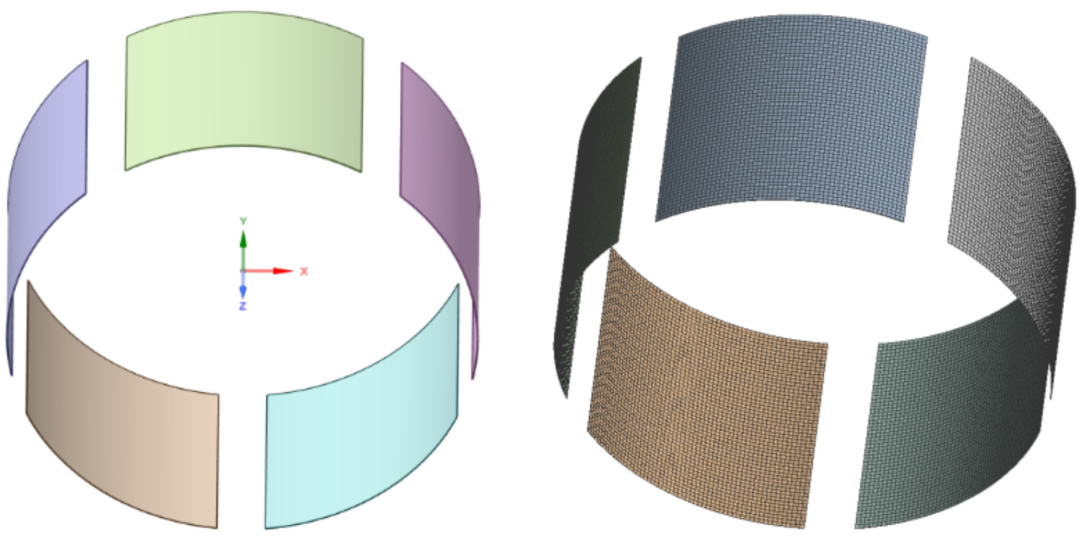

图3 油膜几何模型及网格划分
3. 流场仿真计算
3.1 边界条件


采用压力基求解器,采用SIMPLE算法求解稳态状态下的油膜流场,开启能量方程计算油膜流场,设定入口压力0.2Mpa、进油温度45°,出口压力为大气压。在高速旋转工况下,轴承腔内油膜流动已出现超层流,因此采用低雷诺数修正的k-ω SST湍流模型,不考虑空化影响。


3.2 计算结果


图4为转子偏斜角度θ=0°、0.02°、0.03°时的油膜压力分布,采用单向流热耦合计算油膜及瓦块和轴承温度,结果如图5所示。

据图4、5:

(1)随着转子偏斜角度的增加,最大油膜压力逐渐增大,高压区也逐渐向前端迁移;

(2)承载瓦温度较高,瓦块表面温度沿转子旋向逐渐升高,转子偏斜状态下最高温度均出现在瓦块末端,并位于最小膜厚区域;转子偏斜程度增加瓦温将超过安全运行温度。


a) θ=0°          b) θ=0.02°          c) θ=0.03°

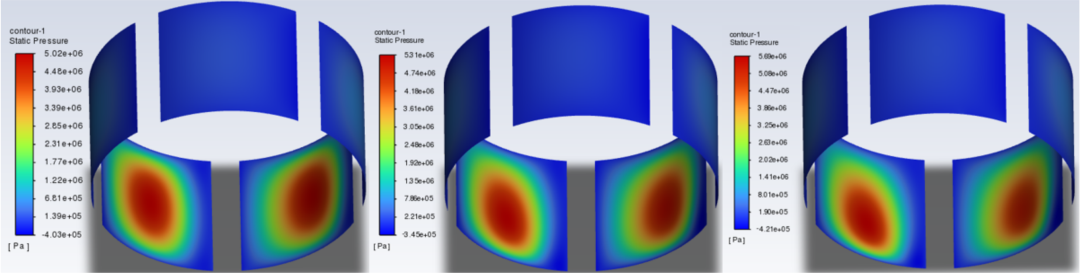

图4 不同转子偏斜角度下油膜的压力分布
a) θ=0°          b) θ=0.02°          c) θ=0.03°

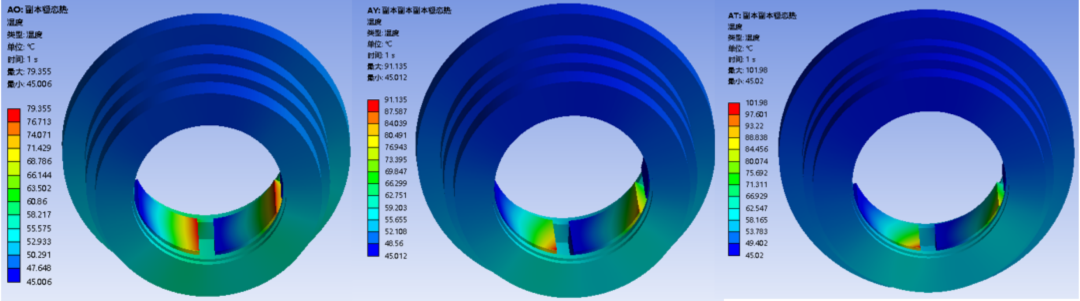

图5 不同转子偏斜角度下轴承及瓦块温度分布


4. 总结


对转子不同偏斜角度下可倾瓦径向轴承油膜特性进行计算,采用低雷诺数修正的湍流模型进行求解,探讨和分析不同偏斜角度下油膜压力场、温度场分布以及相应的变化趋势。
